Fotodetector InGaAs ta' Veloċità Għolja LK-HSPD

  • Wide Bandwidth, Veloċità Għolja
  • Inkorporat Bias-T
  • DC Akkoppjat
  • Issiġillat ermetikament, Konnettur SMA
  • Kurrent Skur Baxx, proporzjon għoli tas-sinjal għall-ħoss.
  • Fattur ta' Forma Żgħira.
INKJESTA

+ 86 29 88244373

Deskrizzjoni tal-prodott

Il-modulu ta 'detezzjoni b'veloċità għolja LK-HSPD huwa mfassal biex jilqa' kemm għal użi diġitali kif ukoll analogi. Dan il-modulu huwa mgħammar b'fotodijodu PIN InGaAs li għandu wavelength ta 'rispons li jvarja minn 1250 sa 1650 nm, flimkien ma' l-elettronika ta 'tqabbil essenzjali.

LK-HSPD huwa kapaċi jwassal bandwidths ta' 8 GHz, 12 GHz, 18 GHz, 22 GHz, u 30 GHz. It-tħaddim tal-modulu huwa bbażat fuq provvista ta 'enerġija ta' jew + 3.3V jew + 5V, skond il-mudell speċifiku. Hija mfassla biex taħdem b'fibra standard ta 'modalità waħda ta' 9/125μm. L-output RF għandu konnettur kompatibbli ma 'SMA jew konnettur ta' 2.92 mm, it-tnejn b'taqbila ta 'impedenza ta' 50 ohm.

LK-HSPD huwa ssiġillat ermetikament biex jissalvagwardja kontra fatturi ambjentali, u b'hekk itejjeb id-durabilità u l-affidabbiltà tiegħu. Hija tiftaħar disinn ħafif, b'massa ta 'inqas minn 15-il gramma, li hija ideali għal applikazzjonijiet fejn il-piż huwa fattur kritiku. Il-modulu huwa ċċertifikat skont ir-Restrizzjoni ta 'Sustanzi Perikolużi (RoHS) Direttiva 2.0, li tikkonferma l-konformità tiegħu ma' regolamenti ambjentali u ta 'sikurezza stretti.

Speċifikazzjonijiet tekniċi
Klassifikazzjoni Massima Tipika u Assoluta
Parametru Sym. Typ Rating Unità
Firxa tat-temperatura tal-ħażna TSTG -45 ～ +85 -55 ～ +100 ℃
Firxa tat-temperatura tal-każ operattiv TC 25 -40 ～ +85 ℃
Vultaġġ Bias VR 3.3 jew 5 2.8 ~ 5.25 V
Qawwa tal-Input Ottiku Pin +3 10 + dBm
Qawwa Ottika Burn-out PB - 13 + dBm
Temperatura tal-issaldjar taċ-ċomb Tp 280（10s） 330（10s） ℃
Karatteristiċi elettriċi / ottiċi (TC = 22 ± 3 ℃)
Parametru sym Il-Kundizzjoni tat-Test Valuri tal-Parametru Unità
Medda tat-Tul tal-Wavel λ - 1000 ~ 1650 nm
Medda ta 'Frekwenza - - Ċ-Banda X-Banda Ku-Band Ku+-Banda K+-Banda PLUS -
Bandwidth tas-Sinjal Żgħir f-3dB TC= 22 ± 3℃ 0.1 ~ 8 0.3 ~ 12 0.8 ~ 18 2 ~ 22 2 ~ 30 0.3 ~ 18 GHz
Reazzjoni Re VR , Pin=1mW λ = 1310nm ≥ 0.85 ≥ 0.85 ≥ 0.8 ≥ 0.75 ≥ 0.75 ≥ 0.75 A / W
λ = 1550nm ≥ 0.95 ≥ 0.95 ≥ 0.75 ≥ 0.70 ≥ 0.65 ≥ 0.70
Amplitudità Flatness A TC =-40～+85 ℃ ≤ ± 1.5 ≤ ± 1.5 ≤ ±1.5 ≤ ± 2 ≤ ± 2 ≤ ± 1.5 dB
Output VSWR VSWR - ≤ 2 ≤ 2 ≤ 2.5 ≤ 2.5 ≤ 2.5 ≤ 2.5 -
Vultaġġ Bias VR - 3.3 + 3.3 + 3.3 + 3.3 + +5 +5 V
RF Konnettur - - SMA SMA SMA 2.92mm 2.92mm SMA -
Saturazzjoni Enerġija Ottika Ps VR , λ = 1550nm
AC Modulata		 +7 +7 +7 +7 +7 10 + dBm
Kurrent Skur Id VR ≤ 10 ≤ 10 ≤ 10 ≤ 10 ≤ 10 ≤ 10 nA
Saturazzjoni RF Output Power Pout - -10 dBm
Impedenza output RL - 50 Ω

● Kurvi ta' Rispons Tipiċi

(VR , λ=1550nm , TC =25 ºC ,Pin=0dBm)

(Fig.1 Rispons tal-Frekwenza tal-Fotodetector tal-Band C)

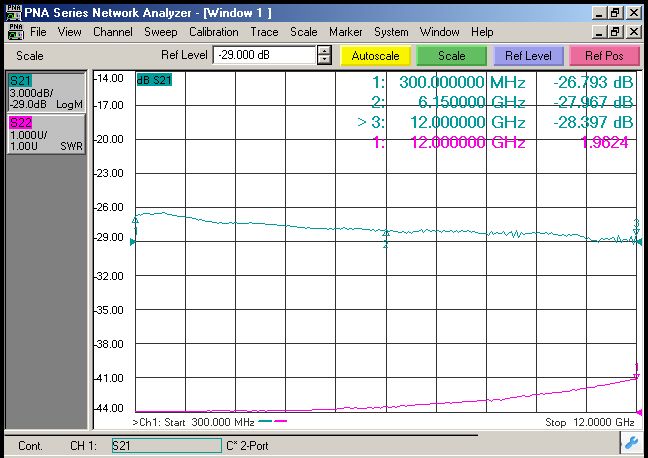

(Fig.2 X-Band Photodetector Rispons tal-Frekwenza)

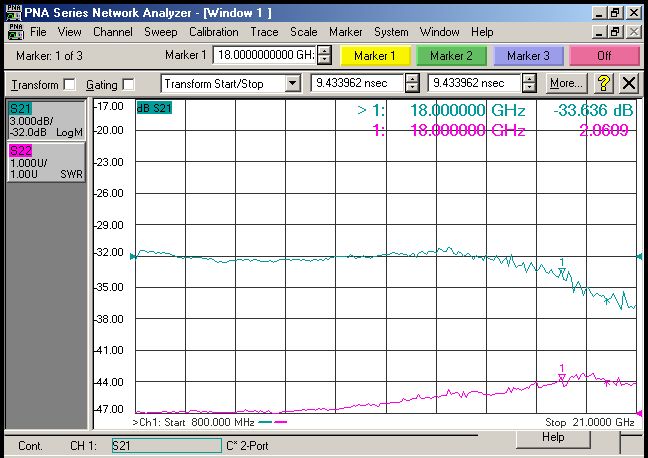

(Fig.3 Rispons tal-Frekwenza ta' Fotodetector Ku-Band)

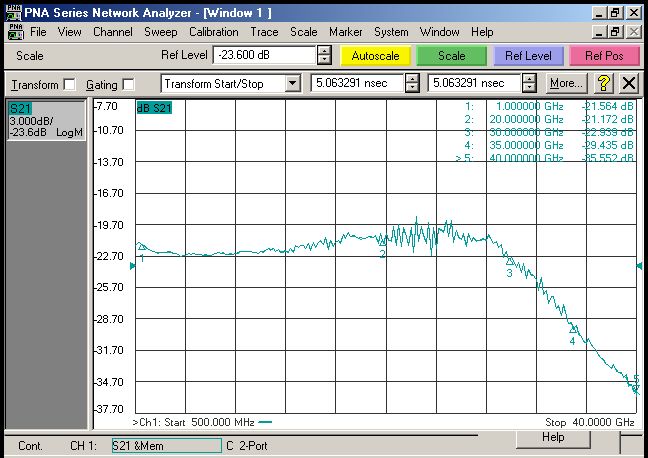

(Fig.4 K+ -Rispons tal-Frekwenza tal-Fotodetector tal-Banda)

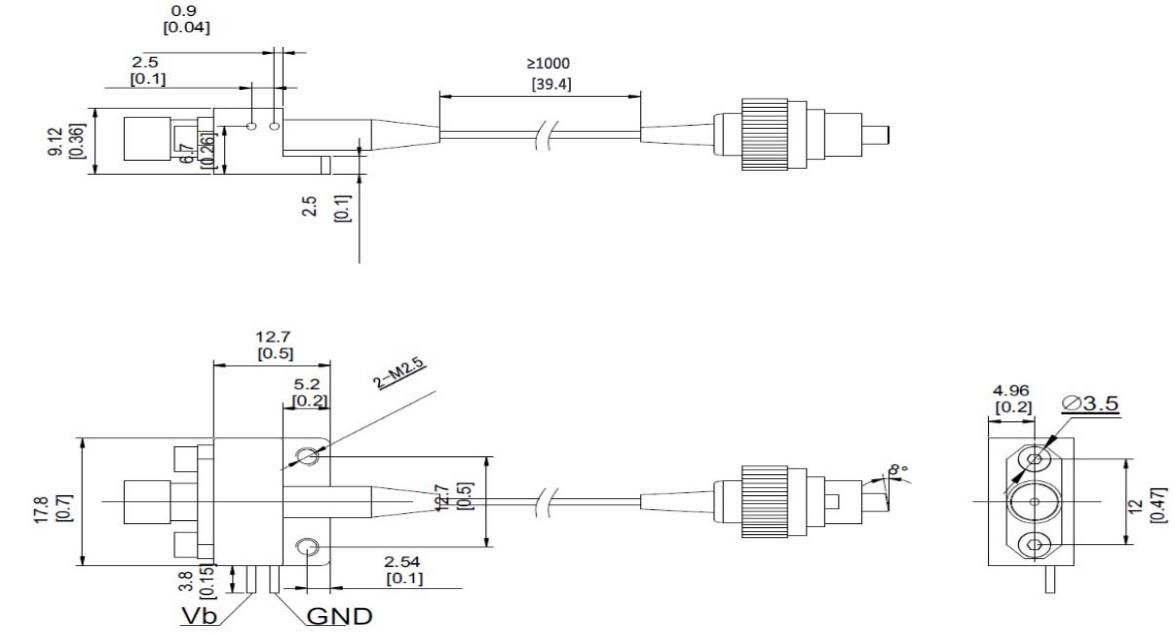

● Dimensjoni u Pinnijiet (Unità: mm[ pulzier])

Konnettur RF: SMA jew 2.92mm

● Informazzjoni dwar l-Ordni

Folja 1:

kodiċi  Bandwidth Analog
C 0.1 ~ 8GHz
X 0.3 ~ 12 GHz
Ku 0.8 ~ 18 GHz
Ku+ 2 ～ 22 GHz
K+ 2 ～ 30 GHz
Plus 0.3 ~ 18 GHz

Folja 2:

kodiċi Konnettur Tip Rimarka
N Ebda Konnettur Pigtail tal-fibra b'mod wieħed 9/125 μm
A FC / APC
P FC / PC

● Prekawzjonijiet

  • Ir-raġġ tal-liwi tal-fibra mhux inqas minn 20mm biex tiġi evitata l-ħsara tal-fibra.

  • Kun żgur li l-faċċata tal-akkoppjar tal-fibra hija nadifa qabel ma tgħaqqadha ma' opto-circuit.

  • Il-protezzjoni ESD adattata hija meħtieġa fil-ħażna, it-trasport u l-użu.

Il-fotodetetturi standard kollha tagħna jistgħu jiġu personalizzati f'moduli!

applikazzjonijiet

  • Komunikazzjoni tal-fibra ottika

  • Ipproċessar ta' Informazzjoni tar-Radar

  • Gwerra Elettronika

  • Test u Kejl tas-Sinjal ta 'veloċità għolja

  • Sigurtà u Sorveljanza
