Fotodetector InGaAs ta' Veloċità Għolja LK-HHPD
- Wide Bandwidth, Veloċità Għolja
- Reazzjoni Għolja
- Inkorporat Bias-T
- Saturazzjoni għolja Input
- Issiġillat ermetikament, Konnettur SMA
- Kurrent Skur Baxx, proporzjon għoli tas-sinjal għall-ħoss.
- Fattur ta' Forma Żgħira.
Deskrizzjoni tal-prodott
LK-HHPD huwa modulu detector ta 'veloċità għolja adattat għal applikazzjonijiet diġitali u analogi, li fih fotodijodu PIN InGaAs li jkopri wavelengths minn 1250 sa 1650 nm. Joffri bandwidths ta '12 GHz jew 18 GHz u jaħdem b'enerġija ta' + 5V. Il-modulu huwa kompatibbli mal-fibra standard ta 'modalità waħda 9/125μm u għandu konnettur SMA għal output RF b'taqbila ta' impedenza ta '50 ohm.
LK-HHPD adattat għal applikazzjonijiet b'rata għolja ta 'dejta, huwa ssiġillat ermetikament biex jipproteġi kontra fatturi ambjentali, u jiżgura l-affidabbiltà u l-lonġevità. Għandu disinn ħafif, b'massa ta 'inqas minn 23 gramma, li huwa ta' benefiċċju għal applikazzjonijiet portabbli jew limitati għall-ispazju. Il-modulu huwa ċċertifikat f'konformità mad-Direttiva 2.0 dwar ir-Restrizzjoni ta' Sustanzi Perikolużi (RoHS), li juri aderenza mal-istandards ambjentali u ta' sikurezza.
Speċifikazzjonijiet tekniċi
| Klassifikazzjoni Massima Tipika u Assoluta | ||||
|---|---|---|---|---|
| Parametru | Sym. | Typ | Rating | Unità |
| Firxa tat-temperatura tal-ħażna | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Firxa tat-temperatura tal-każ operattiv | TC | 25 | -40 ～ +85 | ℃ |
| Vultaġġ Bias | VR | 5 | +4.75 ～ +5.25 | V |
| Qawwa tal-Input Ottiku | Pin | 0 | 13 + | dBm |
| Qawwa Ottika Burn-out | PB | - | 16 + | dBm |
| Temperatura tal-issaldjar taċ-ċomb | Tp | 280（10s） | 330（10s） | ℃ |
| Karatteristiċi Elettriki/Ottiċi (TC = 22 ± 3℃ ) | ||||||
|---|---|---|---|---|---|---|
| Parametru | sym | Il-Kundizzjoni tat-Test | Valuri tal-Parametru | Unità | ||
| Medda tat-Tul tal-Wavel | λ | - | 1000 ~ 1650 | nm | ||
| Medda ta 'Frekwenza | - | - | X - Banda | Ku - Banda | - | |
| Bandwidth tas-Sinjal Żgħir | f-3dB | TC = 22 ± 3℃ | 0.3 ～ 12 | 0.8 ～ 18 | GHz | |
| Reazzjoni | Re | VR =+5 V, Pin = 10mW | λ = 1310 nm | ≥ 0.75 | ≥ 0.75 | A / W |
| λ = 1550 nm | ≥ 0.7 | ≥ 0.7 | ||||
| Output VSWR | VSWR | - | ≤ 2 | ≤ 2.2 | - | |
| Amplitudità Flatness | A | TC =-45～+85 ℃ | ≤ ±1.5 | dB | ||
| Saturazzjoni Enerġija Ottika | Ps | VR =+5 V, λ = 1550 nm AC Modulata |
13 | dBm | ||
| Saturazzjoni RF Output Power | Pbarra | - | -10 | dBm | ||
| Kurrent Skur | Id | VR = 5 V | ≤ 10 | nA | ||
| Impedenza output | RL | - | 50 | Ω | ||
● Kurvi Tipiċi ta 'Reazzjoni

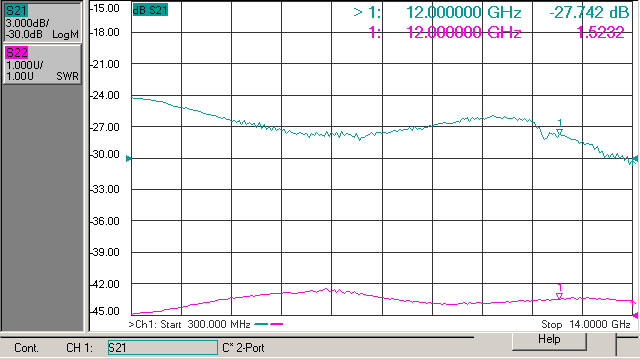

（ Fig. 1 X - Rispons tal-Frekwenza tal-Fotodetector tal-Banda）
（ Fig. 2 Ku - Rispons tal-Frekwenza tal-Fotodetector tal-Banda）

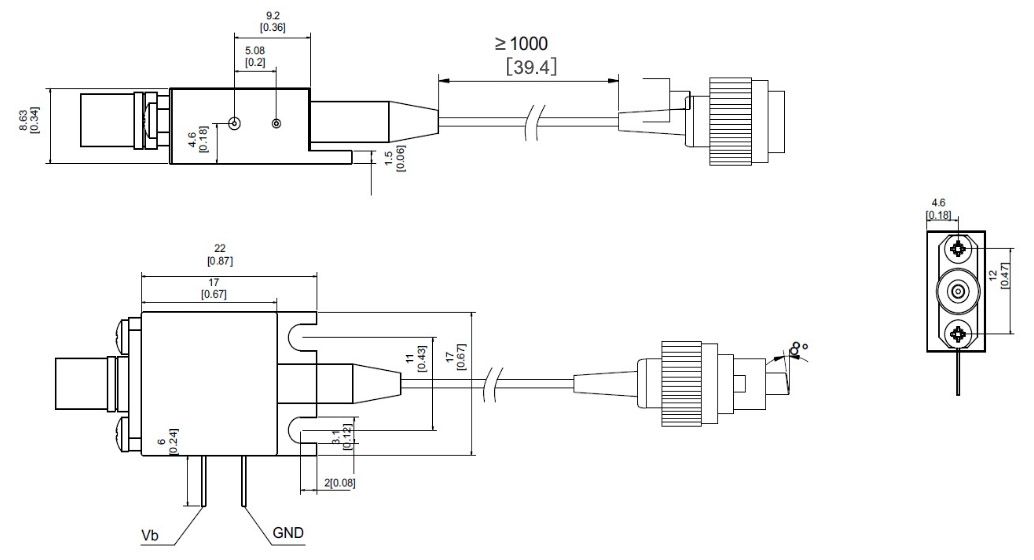

● Dimensjoni u Pinnijiet (Unità: pulzier)
Konnettur RF: Konnettur SMA
●Ordering Informazzjoni
Folja 1:
| kodiċi | Bandwidth Analog |
| X | 0.3 ～ 12 GHz |
| Ku | 0.8 ～ 18 GHz |
Folja 2:
| kodiċi | Konnettur Tip | Rimarka |
| N | Ebda Konnettur | Pigtail tal-fibra b'mod wieħed 9 / 125 μm |
| A | FC / APC |
● Prekawzjonijiet
Ir-raġġ tal-liwi tal-fibra mhux inqas minn 20mm biex tiġi evitata l-ħsara tal-fibra.
Kun żgur li l-faċċata tal-akkoppjar tal-fibra hija nadifa qabel ma tgħaqqadha ma' opto-circuit.
Il-protezzjoni ESD adattata hija meħtieġa fil-ħażna, it-trasport u l-użu.
Il-fotodetetturi standard kollha tagħna jistgħu jiġu personalizzati f'moduli!
applikazzjonijiet
Komunikazzjoni tal-fibra ottika
Ipproċessar ta' Informazzjoni tar-Radar
Gwerra Elettronika
Test u Kejl tas-Sinjal ta 'veloċità għolja
Sigurtà u Sorveljanza
