Żoni ta 'applikazzjoni ta' linji ta 'dewmien tal-fibra ottika

Fil-preżent, il-linji ta 'dewmien tal-fibra ottika intużaw ħafna f'ħafna okkażjonijiet, speċjalment fl-applikazzjoni ta' apparati militari b'rekwiżiti għoljin għall-ambjent elettromanjetiku estern. Sistema ta' antenna tar-radar b'array f'fażijiet. Ir-radar b'array f'fażijiet ta 'prestazzjoni għolja jeħtieġ firxa kbira ta' skanjar, raġġ mingħajr skew, faxxa ta 'trasmissjoni, dewmien f'ħin reali tal-fibra ottika hija t-teknoloġija ewlenija biex tissodisfa dawn ir-rekwiżiti. B Ġeneratur tal-programm psewdo-każwali. Ġeneraturi tal-programmi psewdo-random jistgħu jiġu implimentati bl-użu ta 'ġeneraturi ta' parità ottika integrati b'elementi ta 'linja ta' dewmien tal-fibra ottika jew linji ta 'dewmien programmabbli. c Kontromiżuri Elettroniċi. L-applikazzjonijiet rappreżentattivi huma spoofed jammers u s-sejba tad-direzzjoni tas-sinjal tar-rata rradjata, fejn il-prestazzjoni meħtieġa għall-jammers tal-broadband tista 'tintlaħqet bl-użu tal-bandwidth wiesa' u r-riżoluzzjoni ta 'dewmien qasir ħafna tal-linji ta' dewmien ottiku. D Ittestjar tal-prestazzjoni tas-sistema tar-radar. F'dan il-qasam, intużaw linji ta 'dewmien tal-fibra ottika fl-ittestjar tal-istorbju tas-sistema tar-radar Doppler u l-miri tat-test tat-transponder tar-radar. Is-sensittività tas-sistema tat-test hija proporzjonali għad-daqs tad-dewmien, u sensittività għolja tas-sistema tista 'tinkiseb bl-użu ta' linji ta 'dewmien tal-fibra ottika b'dewmien kbir. E Sistemi tal-kompjuter ottiċi. Linji ta 'dewmien tal-fibra ottika ġew żviluppati bħala reġistri buffer jew memorji ta' reġistrazzjoni għal kompjuters ottiċi.

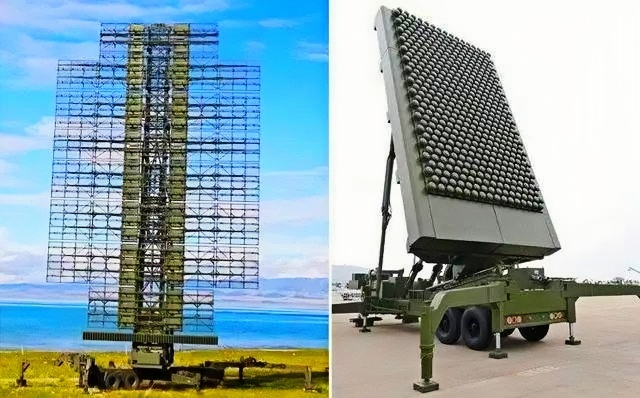

Phased Array Antenna (PAA, Phased Array Antenna) ilha tintuża mill-bidu tas-snin 1970, u għandha rwol dejjem aktar importanti fl-oqsma tar-radar u l-komunikazzjonijiet, eċċ., u rċeviet aktar u aktar attenzjoni ta 'riċerka. Il-PAA għandu ħafna vantaġġi, bħall-isteering mingħajr moviment fiżiku, flessibilità għolja ta 'skanjar bidimensjonali, punter tar-raġġ estremament preċiż, u l-kisba ta' kontroll preċiż ta 'fażi u amplitudni. Madankollu, in-netwerk tagħhom li jiffurmaw ir-raġġ elettroniku RF huwa kbir u goff, li jaffettwa l-applikazzjoni usa 'tagħhom. L-użu tat-teknoloġija ottika jista 'jnaqqas b'mod sinifikanti d-daqs u l-piż ta' dan in-netwerk, u jagħmel is-sistemi ottiċi adattati ħafna għall-użu f'sistemi tar-radar mobbli. Permezz tal-analiżi teoretika tal-angolu tal-ippuntar tar-raġġ microwave tal-antenna tar-radar tal-array f'fażijiet u d-differenza tad-dewmien tal-ħin bejn l-elementi tal-array li jmissu magħhom, huwa jissodisfa l-ekwazzjoni li ġejja:

Fejn d hija d-distanza bejn l-elementi tal-firxa ġirien, is-sinifikat huwa li l-angolu tal-ippuntar tar-raġġ tal-microwave tal-antenna tal-array f'fażijiet tal-istruttura fissa hija relatata biss mad-differenza tad-dewmien tal-ħin tal-ġirien, u m'għandha x'taqsam xejn mal-frekwenza trażmessa. Fi kliem ieħor, tikkontrolla d-differenza tad-dewmien tal-ħin tal-element ġirien tal-firxa, tikkontrolla l-angolu tal-ippuntar tar-raġġ, sabiex tikseb il-kontroll tad-dewmien. Biex jinkiseb l-istess angolu tal-ippuntar tar-raġġ, jekk l-eżattezza tad-dewmien hija żgħira, id-distanza tal-element tal-firxa ġirien tista 'ssir noti oh ah żgħar, jistgħu jkunu effettivament iżgħar volum tal-antenna tal-array f'fażijiet. Proċess ta 'kontroll ta' dewmien ottiku f'ħin reali huwa s-sinjal tal-microwave peress li, is-subcarrier mgħobbi fuq il-lejżer, intbagħtu lil numru ta 'mogħdijiet ottiċi, għal proċessar ta' dewmien ta 'ħin differenti. Is-sinjal ottiku pproċessat imbagħad jiġi demodulat mis-sinjal microwave. Dawn il-microwave b'differenza ta 'dewmien ta' ħin korrispondenti jintużaw bħala s-sinjal ta 'kontroll tad-dħul ta' kull element ta 'firxa ta' trasmissjoni. Billi tikkontrolla d-differenza ottika ta 'dewmien ta' ħin, id-differenza ta 'dewmien ta' ħin tal-microwave emessi mill-elementi tal-firxa ġirien hija kkontrollata, u b'hekk jinkiseb l-iskop li jikkontrolla l-angolu tal-ippuntar tar-raġġ. Peress li l-fibri ottiċi jistgħu jiżolaw ħafna l-interferenza elettromanjetika, il-linji ta 'dewmien tal-fibra ottika għandhom prospetti ta' applikazzjoni eċċellenti f'arrays f'fażijiet li jeħtieġu dewmien twil. Barra minn hekk, għal arrays kbar ta 'monitoraġġ jew għar-rekwiżiti tal-piż u l-volum tal-array f'fażijiet reġistrati relattivament għolja, il-kontroll tal-fażi tal-antenna tal-firxa tal-microwave permezz ta' linja ta 'dewmien tal-fibra ottika huwa prospett attraenti ħafna. Dewmien = kontroll tal-fażi Id-differenza ta 'dewmien iffurmata bejn żewġ unitajiet ta' trasmissjoni tista 'tikkontrolla d-direzzjoni tar-raġġ ta' trasmissjoni ta 'l-antenna biex tikseb l-iskop ta' skennjar f'ċerta żona. L-istruttura tas-sistema ta 'array f'fażijiet ottiċi bbażata fuq it-teknoloġija ta' dewmien tal-fibra ottika għandha l-karatteristiċi li ġejjin: 1, il-preċiżjoni tad-dewmien hija żgħira, il-firxa tad-dewmien hija kbira. l-ammont minimu ta 'dewmien ta' FDL jista 'jilħaq 1 fs, u l-firxa tal-ammont ta' dewmien fuq 9 ordnijiet ta 'kobor, biex tadatta għal varjetà ta' okkażjonijiet ta 'użu. 2, il-frekwenza operattiva hija għolja. 2, frekwenza operattiva għolja, FDL jista 'jaħdem f'aktar minn frekwenza operattiva 100GHz, jista' jadatta għat-trażmissjoni ta 'sinjali ta' frekwenza għolja, iżda mil-limitazzjonijiet tal-prestazzjoni tal-modulatur. 3, telf ta 'sinjal żgħir, telf ta' trasmissjoni FDL għal kull kilometru ta '0.3db biss, u għandu vantaġġ uniku li t-telf tas-sinjal huwa indipendenti mill-frekwenza tas-sinjal. Teknoloġiji oħra ta 'dewmien bħal linja ta' dewmien tal-mewġ akustiku tal-wiċċ, waveguide tal-metall, kejbil koassjali, eċċ. , it-telf tat-trażmissjoni huma biż-żieda fil-frekwenza tas-sinjal tat-trażmissjoni u żieda, ASW per eżempju, meta l-frekwenza tas-sinjal tilħaq 10GHz, it-telf jiżdied għal madwar 100 db għal kull kilometru, jitilfu l-valur tal-applikazzjoni. Naturalment, linja ta 'dewmien tal-fibra ottika fl-applikazzjoni ta' xi żvantaġġi, bħad-domanda għal sorsi tad-dawl, u r-rekwiżiti tal-prestazzjoni ta 'tagħmir ta' modulazzjoni / demodulazzjoni optoelettroniċi, eċċ. , iżda bl-iżvilupp mgħaġġel tat-teknoloġija tal-komunikazzjoni ottika, fil-qasam tas-sorsi tad-dawl nano u oqsma oħra saru avvanzi sinifikanti, għall-iżvilupp tat-teknoloġija tal-linja ta' dewmien tal-fibra ottika biex tipprovdi kundizzjonijiet.
